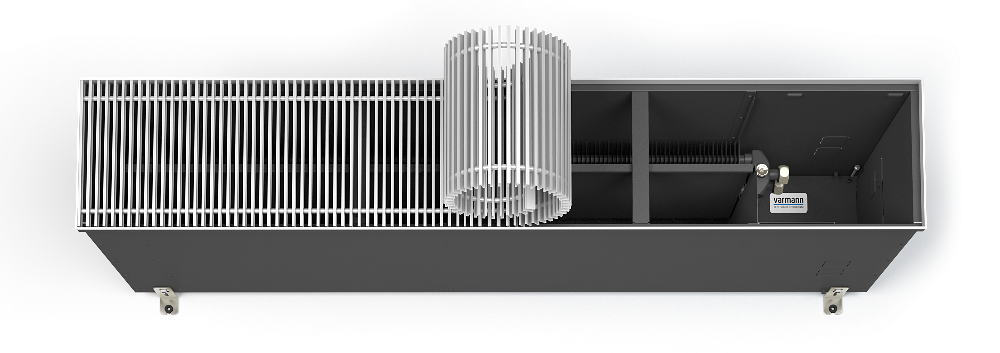

Отопительные каналы с естественной конвекцией Varmann Ntherm Maxi предназначены для изоляции от холодного воздуха больших, доходящих до пола окон, а так же встраивания в подоконник. Отопительные каналы Ntherm Maxi характеризуются высокой тепловой мощностью. Ntherm Maxi используются в помещениях, где необходимо подать в зону остекления большое количество тепла, но нельзя использовать отопительные каналы с принудительной конвекцией. В конструкции отопительного канала Ntherm Maxi используется эффект повышения тепловой мощности конвектора, с увеличением направляющих теплообменника, и, соответственно, увеличением высоты отопительного канала. В зависимости от назначения возможно расположение теплообменника со стороны окна, со стороны помещения, в центре отопительного канала.
Эксплуатационные данные Ntherm Maxi:
Отопительный канал Ntherm Maxi может быть установлен как в однотрубную, так и в двухтрубную систему отопления, адаптирован для эксплуатации в российских системах центрального отопления. Параметры эксплуатации отопительных каналов Ntherm Maxi:
рабочее давление теплоносителя 16 бар;
давление гидравлических испытаний конвектора – 25 бар;
максимальная рабочая температура теплоносителя – 130 °С.
Базовый комплект поставки Ntherm Maxi:
жёлоб из оцинкованной стали покрытый износостойким матовым чёрным порошковым покрытием или нержавеющей стали;
декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
комплект крепёжно-регулировочных ножек;
роликовую, либо линейную решётку, из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
быстросъёмный теплообменник, с резьбовым соединениемG3/4” "евроконус";
воздухоспускной клапан 3/8”;
паспорт, инструкция по монтажу и эксплуатации.
Принцип работы отопительного канала VARMANN Ntherm Maxi
Нисходящий поток холодного воздуха с поверхности окна и из помещения опускается вдоль направляющих и поступает в теплообменник, где нагревается и, за счет увеличения температуры и разности плотностей холодного и нагретого воздуха, поднимается вверх в отапливаемое помещение. Так создается экран из теплого воздуха вдоль отопительного канала.
Существует три варианта расположения теплообменника в отопительном канале Ntherm Maxi:
Исполнение конвектора R*.
Теплообменник расположен со стороны помещения.
Исполнение конвектора M*.
Теплообменник расположен в центре конвектора.
Исполнение конвектора F*.
Теплообменник расположен со стороны окна.
Расположение теплообменника во встраиваемом в пол конвекторе Ntherm Maxi со стороны помещения применяется в случае, когда конвектор используется как основной отопительный прибор с полной (70-100%) компенсацией теплопотерь и защиты от нисходящего холодного воздуха от больших площадей оконного остекления.
Расположение теплообменника в центре конвектора применяется, когда на долю теплопотерь со стороны окна приходится от 20 до 70 %. В этом случае часть теплопотерь в помещении осуществляется через стены, пол или потолок. Забор холодного воздуха осуществляется как со стороны окна, так и со стороны помещения.
Расположение теплообменника во встраиваемом в пол конвекторе Ntherm Maxi со стороны окна применяется в редких случаях, когда на теплопотери со стороны окна приходится до 20%, конвектор используется как дополнительный отопительный прибор для предотвращения выпадения конденсата на поверхности окна. В этом случае корпус конвектора необходимо размещать как можно ближе к поверхности окна.
* Расположение теплообменника указывается при заказе в артикуле. Если теплооменник расположен в центре конвектора (расположение М), то типоразмер идет следующий по ширине. Например, если отопительный канал Ntherm Maxi шириной 250 мм с расположением R, то с расположением М будет шириной 310 мм.
Конструктивные особенности Ntherm Maxi
Все детали отопительного канала выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты отопительного канала под решеткой.
Возможно изготовление отопительного канала Ntherm Maxi без декоративной рамки.
Использование конструкции со съёмным теплообменником позволяет легко вынимать теплообменник из отопительного канала.
Использование высококачественных материалов для изготовления теплообменника, таких как медь и алюминий гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
Теплообменник окрашен в цвет корпуса.
Удобство монтажа с использованием быстроразъёмного соединения 3/4" "евроконус" для подключения теплоносителя.
Входящая в базовую комплектацию полоса из пористой резины под решётку предотвращает её трение о корпус отопительного канала, снижает шум.
Пружина, придающая гибкость решётке сделана из нержавеющей стали.
Возможен заказ отопительного канала любой длины без дополнительной наценки-цена калькулируется пропорционально длине.

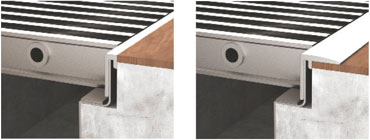

Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать отопительный канал в любой тип пола. Тип профиля рамки не влияет на стоимость отопительного канала.
Исполнение решётки, роликовое -ламели расположены поперечно, или линейное -ламели расположены продольно, не влияет на стоимость отопительного канала.
